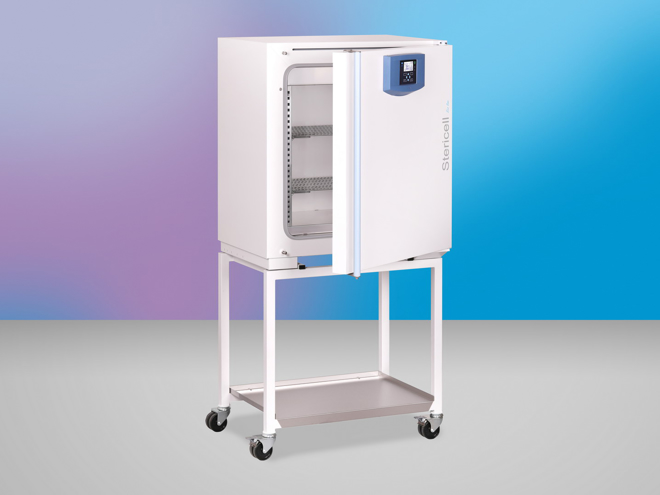

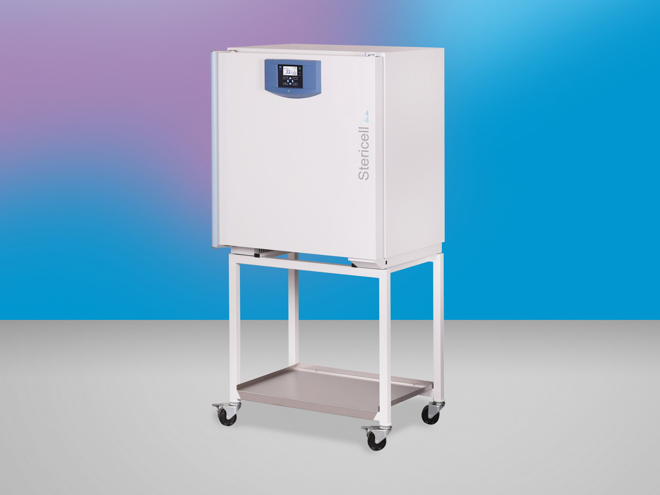

STERICELL 111 ECO

Optionen und Zubehör

• Hinweis
  Alle Abbildungen sind illustrativ und können sich vom realen Produkt geringfügig unterscheiden.
• Schutzthermostatklasse nach DIN 12880 (anwendereinstellbar)
  Der Schutzthermostat dient zum Schutze eines exponierten Beschickungsgutes, des Gerätes selbst sowie dessen Umgebung bei einem unerwarteten Regelungsablauf oder einer Störung. Die Temperatur in der Kammer wird durch einen unabhängigen Kontrollblock gemessen und ausgewertet. Bei einer Überschreitung der Schutzthermostatgrenzen werden die Heizkörper von der Netzspannung abgeschaltet und die Schrankbeheizung wird gestoppt.



• Sieb verchromt
  Sieb aus verchromtem Stahl zur optimalen Luftzirkulation



• Sieb Edelstahl
  Sieb aus Edelstahl AISI 304 zur optimalen Luftzirkulation



• Edelstahlregal, gelocht
  Gelochtes Fach aus Edelstahl AISI 304, geeignet zur Unterbringung einer Probe von geringerer Größe in der Kammer. Das gelochte Fach ersetzt das Sieb.



• Kammer ohne Siebhalter und ohne Siebe
  Es kann lediglich in Kombination mit einigen Optionen (höhere Kammer-Tragfähigkeit, Beschickungssystem, Rahmen, 316 L ) geltend gemacht



• Reagensglashalter (Loewenstein)
  Spezielle Halter für Reagenzgläser in diagonaler Position zum TBC-Testen. Die Halter werden auf herkömmliche Siebe gelegt.
  (außer Volumen 22)



• Reagensglasregal Ø 16 mm
  Spezielle Halter für Reagenzgläser Ø 16 mm in senkrechter Position
  (außer Volumen 22)



• Reagensglasregal Ø 22 mm
  Spezielle Halter für Reagenzgläser Ø 22 mm in senkrechter Position
  (außer Volumen 22)



• Abtropfwanne
  Geschweißte Edelstahlwanne zur Kondensat-Sammlung aus den Proben in der Kammer



• Probenaufhängesystem unter Kammerdecke
  Hängesystem für längere Proben (z.B. Schläuche) zum Aufhängen unter die Kammerdecke wegen einfacher Trocknung
  (außer Volumen 22)



• Linke Tür
  Türscharniere links. Der Schrank mit dem Volumen von 22 Litern wird in linker Ausführung nicht geliefert.



• Türschloss (gleicher Schlüssel pro Bestellung)
  Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert.



• Türschloss (verschiedene Schlüssel pro Bestellung)
  Mechanisches Schloss der Gerätetür zur grundlegenden Sicherheitsebene. Es wird mit zwei Schlüsseln geliefert. Im Rahmen eines Gerätesets werden verschiedene Schlosseinlagen unterschieden.



• Automatisches Türschloss
  Das Gerät ist mit einem elektromagnetischen Mechanismus zum Versperren-Zusperren der Tür ausgestattet. Man kann diesen manuell oder automatisch steuern.
  (außer Volumen 22)
  (Bei den Durchgangsversionen 55-2, 111-2, 222-2 und 404-2 gehört es zur Grundausstattung des Gerätes)



• Edelstahlmantelausführung
  Edelstahlausführung des Gerätemantels inklusive eines Griffes aus Edelstahl AISI 304



• Flexibler PT Sensor
  Ein mobiler Zusatzfühler in der Kammer zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 1)



• Flexibler PT Sensor von der Innenseite der Tür ausgeführt
  Ein mobiler Zusatzfühler aus der Tür zur Temperaturmessung an oder in der Probe. Er wird zur Temperaturregelung nicht verwendet. Die Daten des Zusatzfühlers werden auf dem Display als eine weitere Temperaturangabe angezeigt. (max. 1)



• Durchführung Ø 25 mm R (Mitte/Mitte)
  Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm rechts an die Wandmitte platziert.



• Durchführung Ø 25 mm L (Mitte/Mitte)
  Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 25 mm links an die Wandmitte platziert.



• Durchführung Ø 50 mm R (Mitte/Mitte)
  Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm rechts an die Wandmitte platziert.



• Durchführung Ø 50 mm L (Mitte/Mitte)
  Eine Durchführung mit Edelstahlkörper ermöglicht ein Durchziehen von Leitern, Fühlern etc. in der Kammer. Ø 50 mm links an die Wandmitte platziert.



• Durchlegungsausführung (inklusive Deckbleche an der Entladungsseite)
  Wärmebeständige Innenraumbeleuchtung mit einem mechanischen Schalter.
  (außer Volumen 22)



• Deckbleche für die Beladungsseite
  Es ermöglicht eine Beschickungsgut-Beladung in einem Raum und dessen Entnahme nach der Wärmebehandlung im anderen Raum – z.B. durch Beladung im nichtsterilen – „schmutzigen“ – Raum und Entladung nach der Sterilisierung im sterilen – „reinen“ – Raum). Inklusive Deckbleche zum Einbau des Gerätes in die Wand an der Entladungsseite.
  (außer Volumen 22)



• Spezielle Schrankanpassung für Isolatortechnologien
  Eine Gruppe mechanischer Anpassungen des Gerätes für einen fixen Anschluss an den Laborisolator.
  (rücksprache erforderlich)
  (außer Volumen 22)



• Beschickungssystem
  Ausführung mit Transport- und Beschickungswagen
  (außer Volumen 22, 55, 111, 222 )



• H13 HEPA Filter 99,95%
  Das Überdruckfilter HEPA H13 ist mit einem Außenventilator ausgestattet, der die Umgebungsluft über das HEPA-Filter in die Kammer treibt und dadurch einen Überdruck von ca. 20 Pa in der Kammer gegenüber der Umgebung sicherstellt. Beim Betrieb des Überdruckfilters HEPA kann es zur Verschlechterung der Thermohomogenitätsparameter kommen.



• H14 HEPA Filter 99,995%
  Das Überdruckfilter HEPA H14 ist mit einem Außenventilator ausgestattet, der die Umgebungsluft über das HEPA-Filter in die Kammer treibt und dadurch einen Überdruck von ca. 20 Pa in der Kammer gegenüber der Umgebung sicherstellt. Beim Betrieb des Überdruckfilters HEPA kann es zur Verschlechterung der Thermohomogenitätsparameter kommen.



• Schornsteinverlängerung direkt
  Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt).



• Schornsteinverlängerung 90°
  Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°).



• Schornsteinverlängerung direkt (mit Kondensatabzug)
  Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (direkt mit Kondensat-Ableitung).



• Schornsteinverlängerung 90° (mit Kondensatabzug)
  Mundstück für Luftoutput aus der Kammer zum Anschluss an externe Lüftungstechnik (gebogen - 90°, mit Kondensat-Ableitung).



• Luftklappe automatisch (geöffnet/geschlossen)
  Es ist möglich, dies für das jeweilige Programmsegment zu- oder aufzumachen. Die akustische Anzeige erfolgt beim Öffnen der Lüftungsklappe während des Programmvorgangs. Es gilt lediglich bei den mit Klappenschalter ausrüsteten Geräten. Es ermöglicht das programmmäßige Zumachen und Aufmachen der Klappe von Lüftungsöffnungen des Gerätes.
  (außer Volumen 22)



• Gerätemodifizierung mit Rollen auf einstellbare Füße
  Anpassung des Gerätes mit Rollen auf einstellbare Füße zur größeren Stabilität.
  (außer Volumen 22, 55, 111, 222)



• Gerätemodifizierung ohne Rollen auf Rollen
  Anpassung des Gerätes ohne Rollen für ein Gerät mit Rollen zur einfacheren Beförderung.
  (außer Volumen 22, 404)



• Rollen mit aufschiebbaren Füßen (Nivellierungsfüße)
  Anpassung des Gerätes für einstellbare Rollen zum Befahren und zur besseren Stabilität.
  (außer Volumen 22)



• Geräte-Untertisch
  Ein befahrbarer Tisch im Gerätedesign zur höheren Flexibilität inklusive der Fächer fürs Dokumentablegen.
  (außer Volumen 22, 404)



• Aggressive Heizung
  Service-Funktion mit der Möglichkeit, die Anlaufzeiten zu erhöhen oder herabzusetzen. Durch diese Funktion können Eigenschaften des Gerätes geändert werden.



• Potentialloser Kontakt (BMS) - Fernalarm 24V/1A
  Der potentiallose Kontakt ist auf einen Konnektor ausgeführt, an den man die Spannung bis 24 V/1 A anschließen kann. Er dient zur Vornahme eines Fernalarms (in angelsächsischen Ländern wird der als BMS relay – Building Management System relay bezeichnet) – d.h. durch eine Fernleitung, die durch ein eingebautes Relais des potentiallosen Kontakts unterbrochen wird, es wird die Information über eine Störung in andere Räumlichkeiten übertragen, als wo der Wärmeschrank aufgestellt ist. Das Relais wird in allen auf dem Display angezeigten Fehlerzuständen entkoppelt.



• Schaltung externer Klappe
  Das Signal für das Schalten der externen Klappe ist auf die Relaisspule hinter der Kammer ausgeführt. Die Relaiskontakte sind auf den Konnektor im Hinterfuß oder am Hinter-Gehäuse mit Elektronik ausgeführt. Auf dem Konnektor pin 2 ist der Kontakt des COM-Relais ausgeführt. Auf dem Konnektor pin 1 ist der Kontakt des NO-Relais ausgeführt. Die Konnektor-Belastbarkeit beträgt je 230 V/10 A.



• Nationale Stromsteckdosenausführung
  Die Endung der Stromzuleitung gemäß der einschlägigen nationalen Norm
  (rücksprache erforderlich)



• Export von Protokollen auf USB-Flashdisk
  Falls der SC ECO mit der Schnittstelle USB Host ausgestattet ist, kann man eine USB-Anlage (Format FAT32) anschließen und das letzte Protokoll oder die letzten 100 Protokolle darauf exportieren (es wird das Protokoll eines Trocknungs- und eines Sterilisierungsprogramms nicht unterschieden). Die Protokolle haben das PRNS-Format und sind zum Lesen im Programm Printer Archiv bestimmt.



• Analogoutput 4-20mA
  Das Gerät beinhaltet einen Konverter der Soll-Größe (Temperatur) am Output 4-20 mA mit Ausführung auf den Konnektor-Anschluss. Es handelt sich um eine durch das Gerät gelesene und auf 4-20 mA übertragene Größe. Der Kunde verarbeitet den Wert selbst und hat auch die Kalibrierung der Fühler sicherzustellen. Die Daten kann man mithilfe des WarmComm nicht sammeln.



• Externer Drucker
  Zum Protokolldruck dient der Drucker EPSON TM-T20III.



• Software PrinterArchiv
  Das Programm Printer Archive ist zur Aufzeichnung aus dem Druckoutput des Gerätes bestimmt. Es dient als ein direkter Ersatz eines physischen Druckers. Die Aufzeichnung gibt es im fixen, voreingestellten Format. Breitere Handhabungsmöglichkeiten mit dem aufgezeichneten Protokoll inklusive Archivierung oder Ausdruck auf dem PC-Tischdrucker. Die Hardware-Ansprüche schafft ein üblicher PC mit der Operationssoftware Windows XP und höher. Für jedes angeschlossene Gerät ist ein freier Port RS 232 (COM) erforderlich. Die Höchstlänge des Verbindungskabels beträgt 15 m. Wegen ausführlicherer HW-Anforderungen informieren Sie sich bitte beim Verkäufer.



• Messung der Innentemperatur, 1-Punktevorgang
  Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (1-Punkt).



• Messung der Temperaturverteilung, 3-Punktevorgang
  Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (3-Punkt).



• Messung der Temperaturverteilung, 9-Punktevorgang (DIN 12880)
  Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (9-Punkt).



• Messung der Temperaturverteilung, 27-Punktevorgang (DIN 12880)
  Validierung der Temperaturverteilung in der Kammer an der Referenztemperatur des Anwenders (27-Punkt).



• Validierungsdokumentation
  Der Sterilisierungsvorgang muss durch dessen Anwender gemäß der Norm EN ISO 20857, Art. 9.4. validiert werden.



• Ethernet-Kommunikation Port pro ECO
  Die optionale Ausstattung erweitert die Kommunikationsmöglichkeiten der Geräte ECO ums Ethernet.
